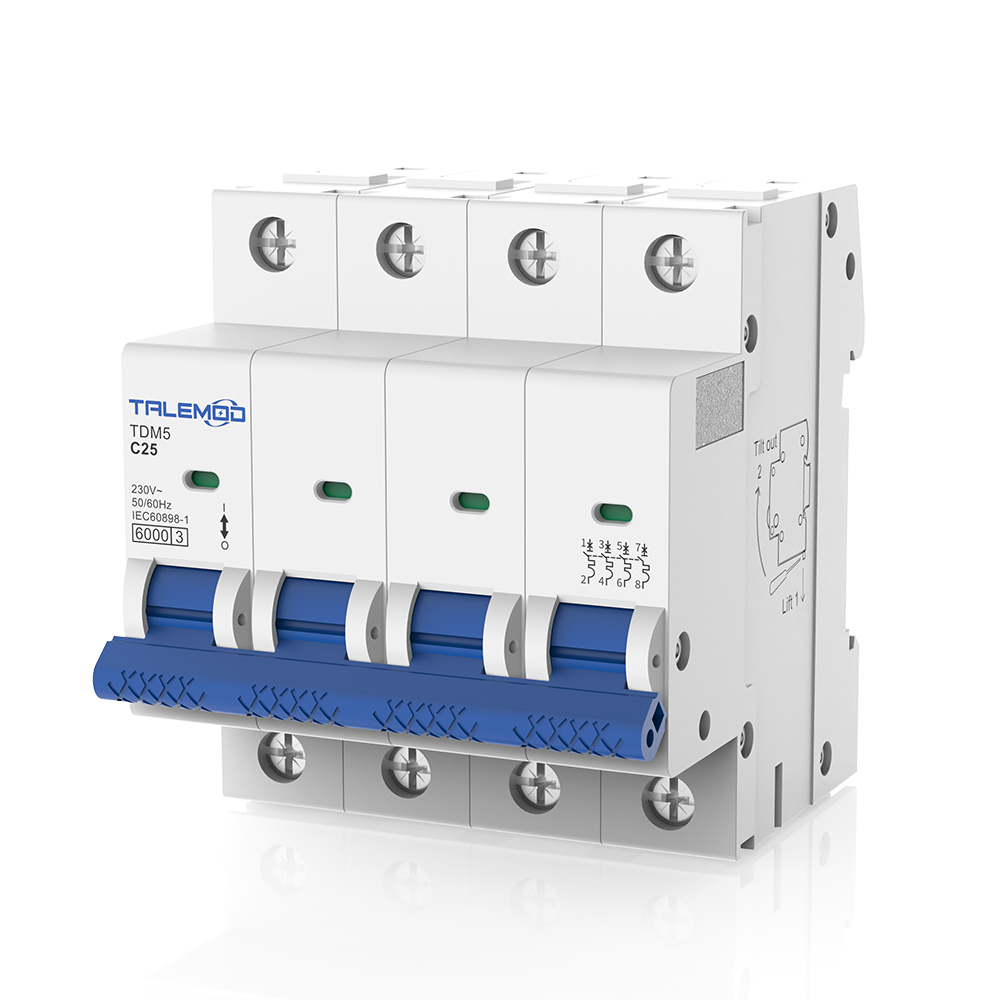

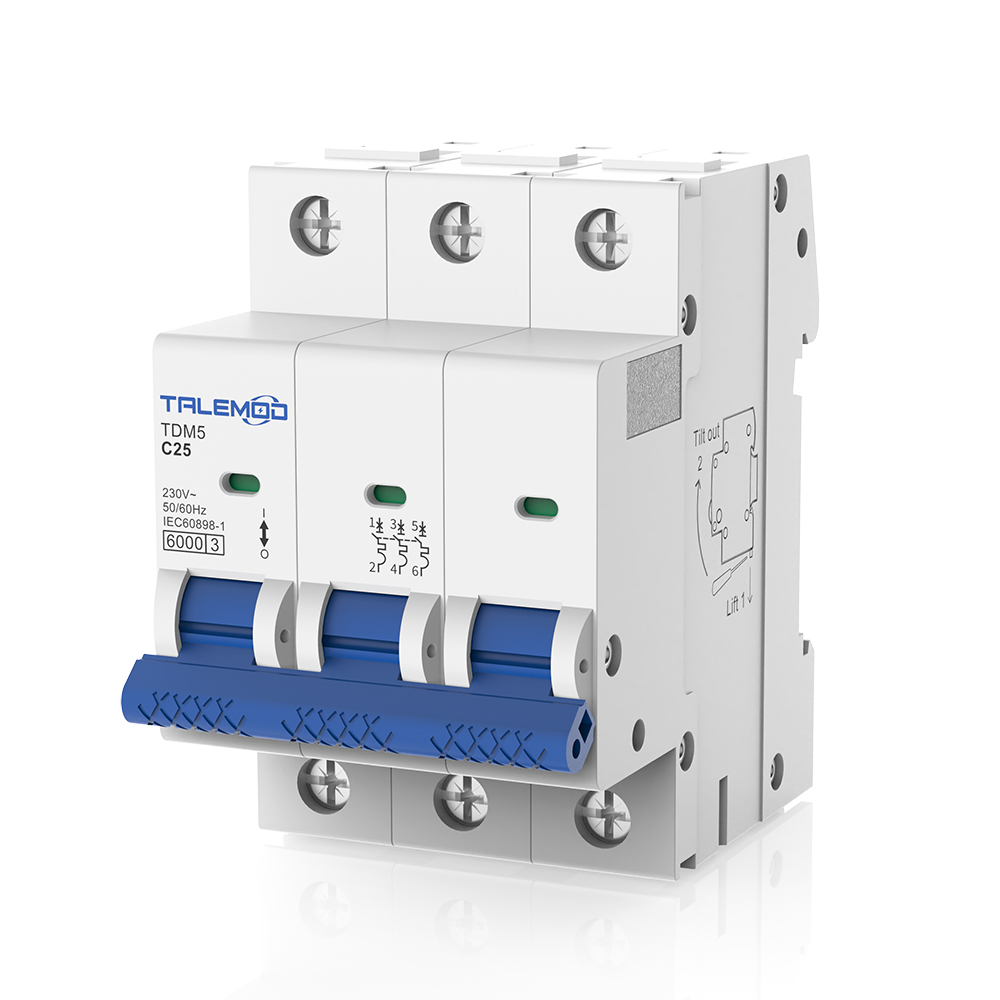

3KA/4.5KA/6KA Minyatür Devre Kesici TDM5

Talemod TDM5 minyatür devre kesici, özellikle elektrik hatlarının ve elektrikli ekipmanların güvenliği için tasarlanmış bir koruma ürünüdür. Binalardaki tüm elektrik hatları ve elektrikli ekipmanların aşırı akım ve kısa devre koruması için kullanılır. Ayrıca, devre normal çalışırken hat üzerinde sık olmayan anahtarlama işlemlerini de gerçekleştirebilir.
Bu ürün, 50/60 Hz AC frekanslı, 240/415 V nominal gerilimli ve 63 A'e kadar nominal çalışma akımına sahip hatlar için uygundur. Nominal kısa devre kesme kapasitesi üç farklı özelliktedir: 3 KA, 4,5 KA ve 6 KA. Modüler bir tasarıma sahip olup, kompakt olma avantajına sahiptir ve IEC60898-1 uluslararası standardına uygundur. Güvenilir performans ve hassas koruma özelliklerine sahip olup, genellikle endüstriyel ve ticari aydınlatma dağıtım hatlarında kullanım için uygundur.

Bana fiyat teklifi gönder İndirmek

Ürün Detayları

Teknik Veriler

Öğe							Veri
Standart							IEC60898-1
Nominal akım (In)							1-63A
Polonyalılar							1P, 2P, 3P, 4P
Nominal gerilim (Ue)							230/400V
İzolasyon gerilimi (Ui)							500V
Nominal frekans							50Hz
Nominal kırılma kapasitesi (Icn)							4,5/6kA
Nominal çalışma kısa devre kesme kapasitesi (Ies)							4,5/6kA
Enerji sınırlayıcı sınıf							3
Takılma eğrisi							B, C, D
Elektrik ve mekanik ömür							10000

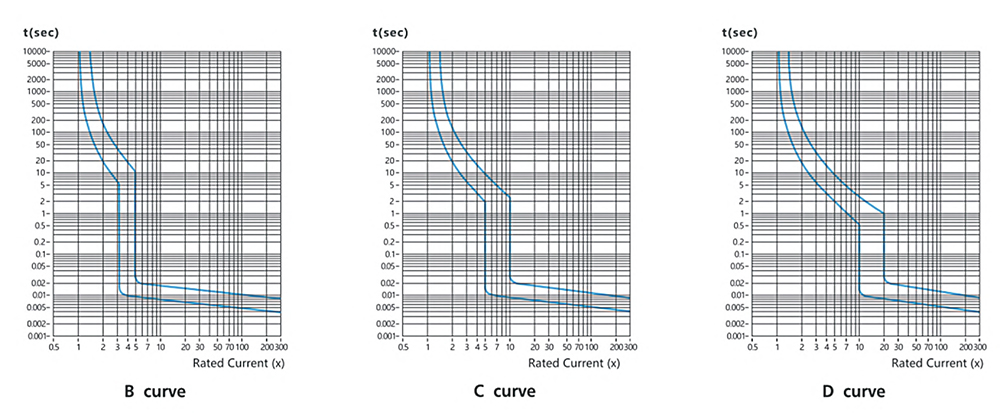

Aşırı Akım Koruma Özellikleri

Test prosedürü	Tip	Akımı test et	Başlangıç durumu	Takılmak veya ntimeii	Beklenen sonuç	Açıklama
A	B,C,D	1.13 İnç	Soğuk	t≤1h	Takılmamak
B	B,C,D	1,45 inç	A testinden sonra	t	Tökezlemek	Akım, 5 saniye içinde belirtilen değere istikrarlı bir şekilde yükselir.
C	B,C,D	2,55 inç	Soğuk	1 saniye 1 saniye 32A)	Tökezlemek
D	B	3 İnç	Soğuk	t≤0.1s	Takılmamak	Yardımcı girişi açın. kapatmak için geçiş yapın akım
	C	5 inç
	D	101n
VE	B	5 inç	Soğuk	t	Tökezlemek
	C	10 İnç
	D	20 İnç

Kurulum

Öğe				Veri
Koruma derecesi				IP20
Isı elemanının ayarlanması için referans sıcaklığı				30℃
Ortam sıcaklığı				-25~+40℃
Depolama sıcaklığı				-25~+70℃
Terminal bağlantı tipi				Kablo
Terminal boyutu üst/alt zorlanabilir				25mm²
Sıkma torku				3.0 Nm
Bağlantı				Üst ve alt

Aksesuar Kombinasyonu

İsim				Evet veya HAYIR
Yardımcı iletişim				Evet
Alarm kontağı				Evet
Şönt serbest bırakma				Evet
Düşük voltaj salınımı				Evet

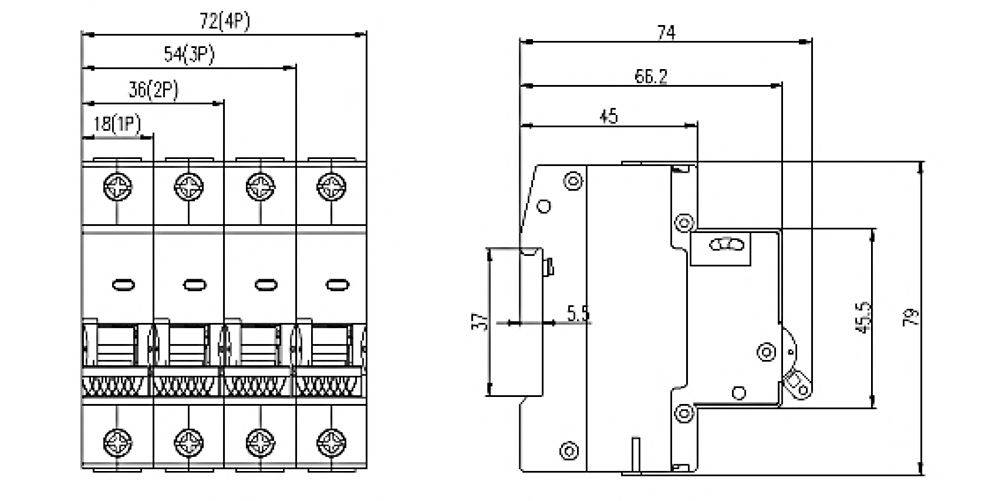

Genel ve Montaj Ölçüleri

Temel Fonksiyonlar

Temel koruma fonksiyonu: Aşırı akım koruması ve kısa devre koruması olmak üzere çift temel fonksiyona sahiptir ve binadaki tüm güç hatları ve elektrikli ekipmanlar için güvenlik koruması sağlayabilir.
Yardımcı çalışma fonksiyonu: Normal devre çalışması sırasında, günlük hat kontrol ihtiyaçlarını karşılamak için hat üzerinde sık olmayan anahtarlama işlemleri gerçekleştirilebilir.
Uygulanabilir devre parametreleri:
Frekans uyarlaması: AC 50/60Hz devre ortamına uygundur.
Gerilim aralığı: Nominal gerilim 240/415V'tur.
Akım sınırı: Nominal çalışma akımı 63A'e kadar.
Kesme kapasitesi: Nominal kısa devre kesme kapasitesi üç farklı özellikte mevcuttur: 3kA, 4,5kA ve 6kA
Yapı ve tasarım: Modüler bir tasarıma sahiptir ve küçük boyutu sayesinde kurulumu ve yerleşimi kolaydır.
Standartlar ve performans:
Uyumluluk: IEC60898-1 uluslararası standardına uygundur, ürünün uyumluluğu ve uygunluğu garantilidir.
Performans avantajları: Güvenilir genel performans ve hassas koruma özellikleri, koruma eylemlerinin doğruluğunu ve istikrarını sağlar.
Uygulama alanları: Özellikle endüstriyel ve ticari aydınlatma dağıtım hatlarına uyarlanmıştır ve bu senaryodaki güç güvenliği ve kontrol ihtiyaçlarını karşılayabilir.
