6KA/10KA kaçak akım devre kesici, aşırı akım korumalı TDR7
Teknik Veriler
| Standart | IEC61009-1 |
| Mod | Elektronik |
| Tip | A、AC |
| Takılma eğrisi | BCD |
| Hiçbiri | 1P+N,2P3P3P+N,4P |
| Nominal gerilim | 230/400V~ |
| Nominal frekans | 50/60Hz |
| Nominal akım | 6-63A |
| Nominal artık çalışma akımı (l△n) | 30, 100, 300mA |
| Kalan çalışma akımı aralığı | 0.5l△n~l△n |
| Nominal koşullu kısa devre akımı (lnc) | 6KA/10KA |
| Enerji sınırlayıcı sınıf | 3 |
| Elektrik ve Mekanik Yaşam | 20000 |
Aşırı Yük Akımı Koruma Özellikleri
| Test Prosedürü | Tip | Akımı Test Et | Başlangıç Durumu | Takılma veya Takılmama Süre Sınırı | Beklenen Sonuç | Açıklama |
| A | B、C | 1.13 İnç | soğuk | t≤1h | takılma yok | |
| B | B、C | 1,45 inç | A testinden sonra | t | tökezlemek | Akım sürekli olarak yükseliyor belirtilen değer 5 saniye içinde |
| C | B、C | 2,55 inç | soğuk | 1 saniye 1 saniye | tökezlemek | |
| D | B | 3 İnç | soğuk | t≤0.1s | takılma yok | Akımı kesmek için yardımcı şalteri açın. |
| C | 5 inç | |||||
| D | 10 İnç | |||||
| VE | B | 5 inç | soğuk | t | tökezlemek | Akımı kesmek için yardımcı şalteri açın. |
| C | 10 İnç | |||||
| D | 20 İnç |
Kalan Akım İşletme Kesinti Süresi
| tip | İçinde/Bir | I△n/A | Kalan Akım (I△) Aşağıdaki Kırılma Zamanlarına Karşılık Gelmektedir | |||
| ACtype | Herhangi bir değer | Herhangi bir değer | İçinde | 2 İnç | 5 inç | 5A, 10A, 20A, 50A |
| Bir tür | >0.01 | 1.4 İnç | 2.8 inç | 7 inç | ||
| 0.3 | 0.15 | 0,04 | 0,4 maksimum frenleme süresi | |||
| Akımı I△n 0,03mA'den az olan genel tip RCBO, 5I△n yerine 0,25A kullanabilir. | ||||||
Kurulum
| Koruma derecesi | IP20 |
| Ortam sıcaklığı | -25~+40℃ |
| Depolama sıcaklığı | -25~+70℃ |
| Terminal bağlantı tipi | Kablo/U tipi bara/Pim tipi bara |
| Kablo için terminal boyutu (üst/alt) | 25mm² |
| Sıkma torku | 2.5N.m |
| Bağlantı | Üst ve alt |

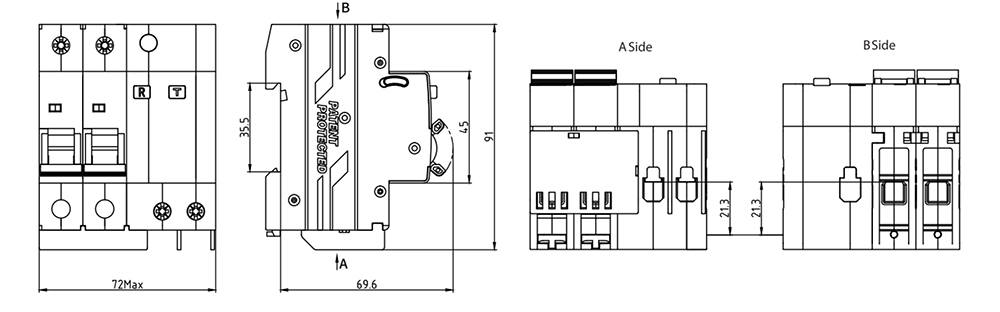

Genel ve montaj boyutlandırma tablosu
Ürün genel bakışı
Bir arıza meydana geldiğinde, koruyucu cihazınızın güvenilirliği son derece önemlidir. RCBO'muz, uzun hizmet ömrü boyunca elektriksel gerilime, termal döngüye ve mekanik aşınmaya dayanacak şekilde tasarlanmış sağlam mühendislik malzemelerinden üretilmiştir. Güç şebekesi dalgalanmaları ve zorlu çevre koşulları karşısında bile istikrarlı performansının korunması garanti edilir ve her zaman çalışmaya hazır olması sağlanır. Dayanıklılığını kanıtlamak için, her model, on binlerce mekanik dayanıklılık döngüsü ve aşırı arıza koşullarını simüle eden titiz kısa devre kesme testleri de dahil olmak üzere kapsamlı testlerden geçer. Bu testler, olağanüstü dayanıklılığını ve güvenilir açma kabiliyetini doğrular. Bu ürün, uzun vadeli, istikrarlı çalışma için temel olarak üretilmiştir ve elektrik sisteminiz için her gün güvenebileceğiniz güvenilir bir koruyucu görevi görür.
