6kA kaçak akım devre kesici, aşırı akım korumalı TDR1
Teknik Veriler
| Standart | IEC61009-1 |
| Mod | Elektromanyetik/Elektronik |
| Tip | A ve |
| Takılma eğrisi | BC |
| Hiçbiri | 1P+N 3P+N |
| Nominal gerilim | 240V~ |
| Nominal frekans | 50/60Hz |
| Nominal akım | 6-40A |
| Nominal artık çalışma akımı (l△n) | 30, 100, 300mA |
| Kalan çalışma akımı aralığı | 0.5l△n~l△n |
| Nominal koşullu kısa devre akımı (lcn) | 6KA |
| Enerji sınırlayıcı sınıf | 3 |
| Elektrik ve Mekanik Yaşam | 4000 |
Aşırı Yük Akımı Koruma Özellikleri
| Test Prosedürü | Tip | Akımı Test Et | Başlangıç Durumu | Takılma veya Takılmama Süre Sınırı | Beklenen Sonuç | Açıklama |
| A | B、C | 1.13 İnç | soğuk | t≤1h | takılma yok | |
| B | B、C | 1,45 inç | A testinden sonra | t | tökezlemek | Akım sürekli olarak yükseliyor belirtilen değer 5 saniye içinde |
| C | B、C | 2,55 inç | soğuk | 1 saniye 1 saniye | tökezlemek | |
| D | B | 3 İnç | soğuk | t≤0.1s | takılma yok | Akımı kesmek için yardımcı şalteri açın. |
| C | 5 inç | |||||
| VE | B | 5 inç | soğuk | t | tökezlemek | Akımı kesmek için yardımcı şalteri açın. |
| C | 10 İnç |
Kalan Akım İşletme Kesinti Süresi
| tip | İçinde/Bir | I△n/A | Kalan Akım (I△) Aşağıdaki Kırılma Zamanlarına Karşılık Gelmektedir | |||
| ACtype | herhangi | herhangi | İçinde | 2 İnç | 5 inç | 5A, 10A, 20A, 50A |
| Bir tür | >0.01 | 1.4 İnç | 2.8 inç | 7 inç | ||
| 0.3 | 0.15 0.04 | 0,4 maksimum frenleme süresi | ||||
| Akımı I△n 0,03mA'den az olan genel tip RCBO, 5I△n yerine 0,25A kullanabilir. | ||||||
Kurulum
| Koruma derecesi | IP20 |
| Ortam sıcaklığı | -25~+40℃ |
| Depolama sıcaklığı | -25~+70℃ |
| Terminal bağlantı tipi | Kablo |
| Kablo için terminal boyutu (üst/alt) | 25mm² |
| Sıkma torku | 3.0 Nm |
| Bağlantı | Üst ve alt (ELM) Üst çizgi (ELE) |

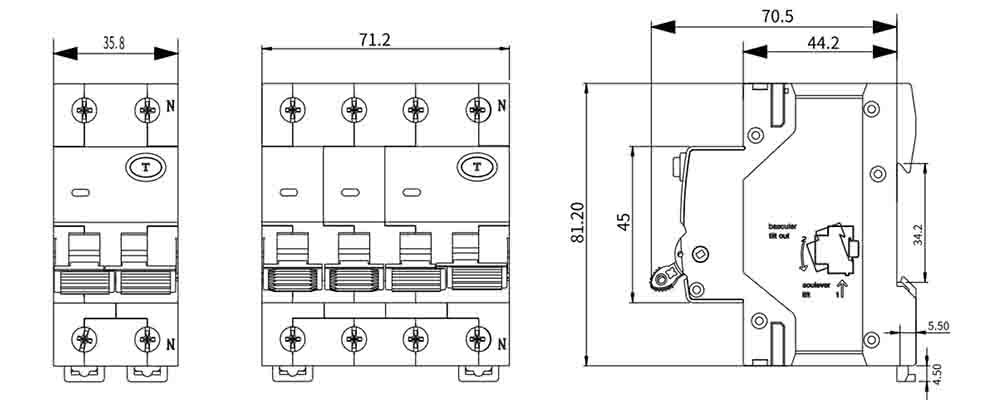

Genel ve montaj boyutlandırma tablosu
Ürün genel bakışı
Bu Kaçak Akım Devre Kesici (RCBO), üç kritik güvenlik fonksiyonunu tek ve kompakt bir ünitede mükemmel bir şekilde birleştiren devrim niteliğinde bir devre koruma cihazıdır: toprak kaçağı koruması, kısa devre koruması ve aşırı yük koruması. Temel görevi, can ve mal güvenliğini sağlamaktır. Kaçak akım bileşeni, bir devreden giren ve çıkan akımın dengesini sürekli olarak izler. Kaçak akımı gösteren bir dengesizlik (30mA kadar az) tespit ederse, potansiyel olarak bir kişiden toprağa doğru akım geçmesini önlemek için milisaniyeler içinde gücü keser ve ölümcül bir elektrik çarpmasını engeller. Aynı zamanda, entegre aşırı akım koruma mekanizması, aşırı akıma karşı tetikte bir bekçi gibi davranır. Kısa devre arızası veya kabloların aşırı ısınmasına ve yangınlara neden olabilecek sürekli bir aşırı yük durumunda, devreyi izole etmek için hemen devreye girer. Bu hepsi bir arada tasarım, ayrı cihazlara olan ihtiyacı ortadan kaldırarak kapsamlı koruma sağlar ve her uygulamada modern elektrik güvenliği için yeni bir ölçüt belirler.
