6kA kaçak akım devre kesici, aşırı akım korumalı TDR3
Teknik Veriler
| Standart | IEC61009-1 |
| Mod | Elektronik |
| Tip | A、AC |
| Takılma eğrisi: | BCD |
| Hiçbiri | 1P+N |
| Nominal gerilim | 240V~ |
| Nominal frekans | 50/60Hz |
| Nominal akım | 6-40A |
| Nominal artık çalışma akımı (l△n) | 30, 100, 300mA |
| Kalan çalışma akımı aralığı | 0.5l△n~l△n |
| Nominal koşullu kısa devre akımı (lnc) | 6KA |
| Enerji sınırlayıcı sınıf | 3 |
| Elektrik ve Mekanik Yaşam | 20000 |
Aşırı Yük Akımı Koruma Özellikleri
| Test Prosedürü | Tip | Akımı Test Et | Başlangıç Durumu | Takılma veya Takılmama Süre Sınırı | Beklenen Sonuç | Açıklama |
| A | B、C | 1.13 İnç | soğuk | t≤1h | takılma yok | |
| B | B、C | 1,45 inç | A testinden sonra | t | tökezlemek | Akım sürekli olarak yükseliyor belirtilen değer 5 saniye içinde |
| C | B、C | 2,55 inç | soğuk | 1 saniye 1 saniye | tökezlemek | |
| D | B | 3 İnç | soğuk | t≤0.1s | takılma yok | Akımı kesmek için yardımcı şalteri açın. |
| C | 5 inç | |||||
| D | 10 İnç | |||||
| VE | B | 5 inç | soğuk | t | tökezlemek | Akımı kesmek için yardımcı şalteri açın. |
| C | 10 İnç | |||||
| D | 20 İnç |
Kalan Akım İşletme Kesinti Süresi
| tip | İçinde/Bir | I△n/A | Kalan Akım (I△) Aşağıdaki Kırılma Zamanlarına Karşılık Gelmektedir | |||
| ACtype | Herhangi bir değer | Herhangi bir değer | İçinde | 2 İnç | 5 inç | 5A, 10A, 20A, 50A |
| Bir tür | >0.01 | 1.4 İnç | 2.8 inç | 7 inç | ||
| 0.3 | 0.15 | 0,04 | 0,4 maksimum frenleme süresi | |||
| Akımı I△n 0,03mA'den az olan genel tip RCBO, 5I△n yerine 0,25A kullanabilir. | ||||||
Kurulum
| Koruma derecesi | IP20 |
| Ortam sıcaklığı | -25~+40℃ |
| Depolama sıcaklığı | -25~+70℃ |
| Terminal bağlantı tipi | Kablo/U tipi bara/Pim tipi bara |
| Kablo için terminal boyutu (üst/alt) | 10 mm² (üst) / 25 mm² (alt) |
| Sıkma torku | 1,2 Nm (üst) / 2,5 Nm (alt) |
| Bağlantı | Üst ve alt |

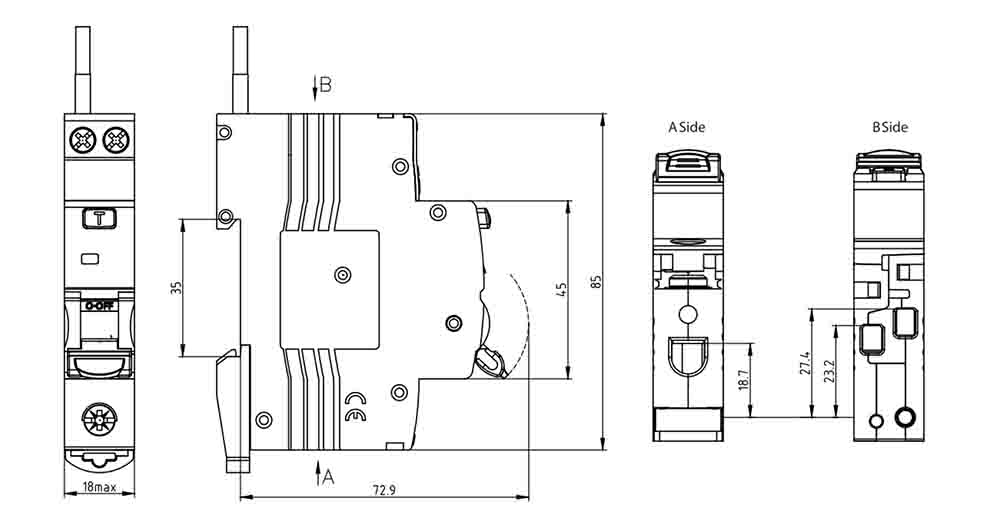

Genel ve montaj boyutlandırma tablosu
Ürün genel bakışı
Bu RCBO'nun uygulama kapsamı son derece geniştir ve bu da onu çok çeşitli senaryolar için ideal bir güvenlik koruyucusu haline getirir. Konut sektöründe, evlerde, apartmanlarda ve villalarda dağıtım panolarının temel bileşeni olarak görev yapar ve aile üyelerini elektrik tehlikelerinden doğrudan korur. Ticari olarak, ofis binaları, alışveriş merkezleri, oteller ve eğitim kurumları, kamu güvenliğini sağlamak ve iş sürekliliğini korumak için güvenilir çalışmasına bağlıdır. Üretim tesisleri, atölyeler ve depolar gibi zorlu endüstriyel ortamlarda, güçlü koruma yetenekleri, elektrik arızalarından kaynaklanan üretim kesintilerini ve maliyetli ekipman hasarlarını önlemek için hayati önem taşır. Çok yönlülüğü, çeşitli elektrik standartlarının koruma gereksinimlerini karşılamasına olanak tanıyarak, en yaygın ev ortamlarından en zorlu endüstriyel uygulamalara kadar gönül rahatlığı ve gelişmiş elektrik güvenliği sağlar.
