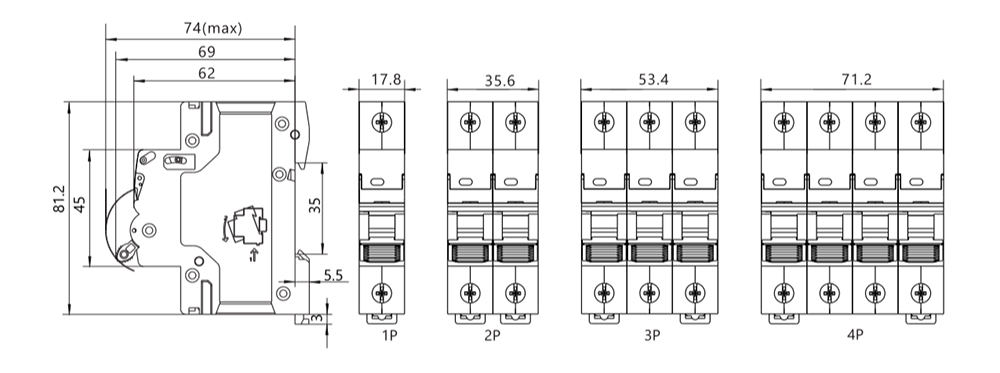

Genel ve montaj boyutlandırma tablosu

Ürün Tanıtımı

DC dağıtım ve güç tüketim sistemlerinin temel koruma ekipmanı olan Talemod DC MCB, hassas akım izleme ve hızlı kesme yetenekleriyle DC devreleri için bir güvenlik savunma hattı oluşturur. Anormal akımlara müdahale ederek, devre arızalarından kaynaklanan güvenlik tehlikelerini önler ve sistem kararlılığını sağlar.

Temel işlev

Devre anormallikleriyle başa çıkmak ve güvenliği sağlamak

1. Aşırı yük koruma fonksiyonu

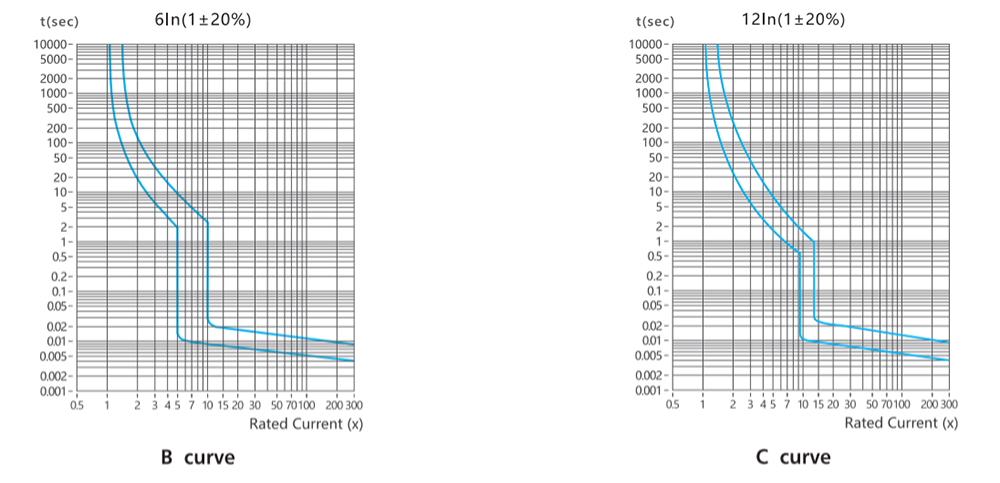

Devre yükünün nominal değeri aşmasından kaynaklanan anormal akıma yanıt olarak, dahili termal algılama bileşenleri (örneğin bimetalik şeritler) aracılığıyla izleme yapılır: akım aşırı yüklenmeye devam ettiğinde, bileşenin termal deformasyonu mekanizmayı tetikler ve devreyi keser. "Ters zaman karakteristiği" benimsenerek, aşırı yük akımı ne kadar büyükse, işlem süresi o kadar kısalır; bu da yanlış çalıştırmayı önleme ve hızlı koruma arasında denge kurarak devrenin aşırı ısınmasını ve hasar görmesini önler.
2. Kısa devre koruma fonksiyonu
Yalıtım hasarı, ekipman arızaları vb. nedenlerle oluşan kısa devrelerle (onlarca ila yüzlerce katlık anlık akım dalgalanmaları) başa çıkmak için, elektromanyetik indüksiyon bileşenlerine (elektromanyetik bobinler gibi) dayanarak hızlı tepki veren bir mekanizma kullanılır: güçlü manyetik alan tahrik mekanizması, milisaniye düzeyinde (

Ürün özellikleri

DC senaryoları için uygundur, gelişmiş performans.

1. Özel DC ark söndürme teknolojisi
Doğru akım arklarının söndürülmesindeki zorluk sorununa çözüm olarak, "çoklu boyuna dikişli ark söndürme odası + manyetik ark söndürme" kombinasyon teknolojisi benimsenmiştir: uzun arkların bölünmesi, soğutma ile söndürmenin hızlandırılması, 250V-1000V DC gibi farklı voltaj seviyelerine uyum sağlanması vb. özellikler sayesinde kesme kapasitesi ve kullanım ömrü artırılmıştır.
2. Geniş voltaj ve akım değerleri aralığı
Gerilim aralığı 12V DC (düşük voltajlı enerji depolama) - 1500V DC (yüksek voltajlı fotovoltaik/enerji depolama) ve akım aralığı 6A (düşük güçlü devre) - 250A (yüksek güçlü ana devre) olup, özelleştirme gerektirmeden farklı senaryolara uygundur ve parametrelerin ve devre gereksinimlerinin hassas bir şekilde eşleşmesini sağlar.

Başlıca uygulama alanları

Çok çeşitli sektörlere uygun DC sistemleri

1. Güneş fotovoltaik enerji üretim sistemi
Bileşen seri/paralel devresi: Arızanın yayılmasını önlemek için tek kanallı bileşenleri korur;
DC birleştirme kutusu çıkış terminali: Güç üretim kayıplarını azaltmak için birleştirme kutusunu ve invertörü korur.
2. Enerji Depolama Sistemi (ESS) ve Batarya Paketi
Şarj ve deşarj devresi: pilin aşırı şarj olmasını, aşırı deşarj olmasını ve kısa devre yapmasını önleyerek ömrünü uzatır;
Akü grubu seviye koruması: Enerji depolama istasyonlarının kararlılığını sağlamak için arızalı akü gruplarını izole eder.
3. Elektrikli araç şarj altyapısı
Güç modülü devresi: Şarj istasyonunun temel bileşenlerini koruyarak ekipman arızasını önler;
Şarj tabancası çıkış devresi: ekipmanda kısa devre hasarını önler ve personel güvenliğini sağlar.
4. Raylı Ulaşım ve Gemi Güç Sistemi
Raylı ulaşım çekiş sistemi: trenin normal çalışmasını sağlamak için çekiş devresini korur;
Gemi DC sistemi: Seyir ve tahrik gibi önemli ekipman devrelerini koruyarak seyir güvenliğini sağlar.
